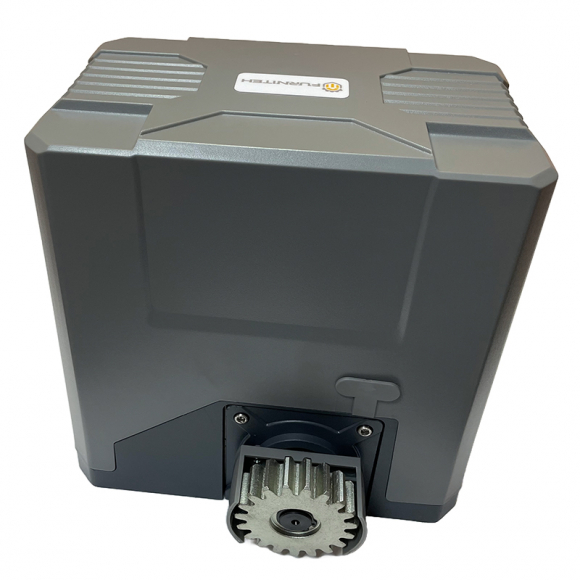

Привод для откатных ворот ФУРНИТЕХ PY 1000 AC (до 1000 кг, до 12 м)
Привод ФУРНИТЕХ PY 1000 AC — автоматика для откатных ворот весом до 1000 кг и шириной створки до 12 метров с интенсивностью работы до 35%. Модель относится к среднему ценовому сегменту линейки ФУРНИТЕХ: она рассчитана на бытовые ворота частного сектора и дачи с температурным диапазоном от -20 до +70 °C. Привод оснащён самоблокирующимся редуктором, встроенным радиоприёмником, расширенной платой управления с 10 настройками и магнитными концевыми выключателями. В базовую комплектацию входит всё необходимое для монтажа.
Комплектация ФУРНИТЕХ PY 1000 AC
| # | Наименование | Кол-во | Примечание |
|---|---|---|---|
| 1 | Привод ФУРНИТЕХ PY 1000 AC | 1 шт. | Пластиковая шестерня, встроенный радиоприёмник |
| 2 | Пульт управления 4-канальный | 2 шт. | Запрограммированы с завода |
| 3 | Ключ разблокировки | 2 шт. | Ручное открытие при отключении питания |
| 4 | Магнитный концевой выключатель | 2 шт. | Работают при снеге и льде на рейке |
| 5 | Монтажные крепежи | комплект | Всё необходимое для монтажа |
| 6 | Инструкция по установке | 1 шт. | На русском языке |
Описание компонентов
1. Привод ФУРНИТЕХ PY 1000 AC
Электромеханический привод с самоблокирующимся редуктором, рассчитанный на ворота массой до 1000 кг и шириной до 12 метров. Внутренняя шестерня редуктора изготовлена из армированного пластика — аналогичное решение применяется в ряде моделей Alutech и других известных производителей. Корпус привода выполнен из ударопрочного пластика, устойчивого к атмосферным воздействиям и температурному диапазону от -20 до +70 °C.
Привод обеспечивает тихую работу и снижение инерционных нагрузок на ворота. Самоблокирующийся редуктор надёжно удерживает полотно в крайних положениях. Встроенный радиоприёмник исключает необходимость установки внешнего модуля.
2. Корпус и монтажное основание
Привод устанавливается на регулируемое монтажное основание, которое позволяет точно выровнять зацепление шестерни с зубчатой рейкой без сварочных работ. Правильный зазор между шестерней и рейкой — ключевое условие долгой службы пластикового редуктора: при избыточном или недостаточном зацеплении нагрузка распределяется неравномерно и шестерня изнашивается быстрее.
После монтажа рекомендуется проверять зазор и геометрию ворот раз в сезон — особенно после зимы, когда возможна просадка фундамента или деформация стоек.
3. Блок управления в вертикальном защитном кожухе
Блок управления расположен вертикально и защищён пластиковым кожухом, исключающим попадание конденсата и пыли на плату. Вертикальная ориентация платы позволяет каплям влаги стекать вниз, не скапливаясь на контактах, — это продлевает срок службы электроники в условиях перепадов температур.
Клеммные колодки для подключения фотоэлементов, сигнальной лампы, кнопки открытия и других аксессуаров выведены наружу без необходимости пайки.
4. Расширенная плата управления: 6 DIP + 4 потенциометра
Плата оснащена шестью DIP-переключателями и четырьмя потенциометрами — это расширенный набор настроек по сравнению с базовыми моделями серии 2208. DIP-переключатели управляют функциями плавного пуска и остановки, автоматического закрытия и автореверса при препятствии.
Четыре потенциометра позволяют точно настроить резкость остановки, тормозное усилие, диапазон зоны замедления и крутящий момент привода. Это особенно важно для тяжёлых ворот шириной более 8 метров, где точная регулировка тормозного усилия предотвращает удары полотна о стопоры.
5. Пульт дистанционного управления 4-канальный (2 шт.)
Четырёхканальный пульт ДУ с кодом шифрования, запрограммированный на привод с завода. Два пульта в комплекте — минимально необходимый набор для двух пользователей без доплаты.
Четыре канала позволяют управлять дополнительными устройствами: калиткой, шлагбаумом, освещением или второй парой ворот. Дальность уверенного приёма — до 50 метров при прямой видимости.
6. Магнитные концевые выключатели (2 шт.)
Бесконтактные магнитные концевые выключатели фиксируют крайние положения ворот без механического контакта с зубчатой рейкой. Герметичный корпус рассчитан на эксплуатацию при отрицательных температурах.
В отличие от механических аналогов, магнитные выключатели не зависят от обледенения рейки: срабатывание происходит по магнитному полю. При сезонном ТО рекомендуется проверять расположение магнита на полотне — при просадке ворот магнит может сместиться относительно датчика.
7. Монтажные крепежи и ключи разблокировки (2 шт.)
Комплект монтажных крепежей включает все элементы для крепления привода к несущей стойке или фундаментной закладной без сварки. Регулируемая высота основания позволяет выровнять шестерню по рейке в вертикальной плоскости.
Два ключа разблокировки обеспечивают ручное перемещение ворот при отключении питания. При регулярном ТО рекомендуется периодически проверять лёгкость хода ворот в ручном режиме — это первый признак появления задиров или проседания полотна.
Преимущества привода ФУРНИТЕХ PY 1000 AC
- Грузоподъёмность до 1000 кг и ширина до 12 м — перекрывает большинство задач частного сектора, коттеджных посёлков и небольших коммерческих объектов.
- Расширенная плата управления: 6 DIP + 4 потенциометра — точная настройка тормозного усилия, крутящего момента и зоны замедления; недоступно в базовых моделях серии 2208.
- Магнитные концевые выключатели — надёжная фиксация крайних положений при любых погодных условиях, без зависимости от состояния рейки.
- Вертикальный блок управления в защитном кожухе — плата защищена от конденсата и пыли; увеличенный срок службы электроники.
- Тихая работа — армированная пластиковая шестерня снижает шум и вибрацию по сравнению с металлическими аналогами.
- Встроенный радиоприёмник — не требует отдельного внешнего модуля; два пульта ДУ в базовой комплектации.
- Функция частичного открытия — пропуск пешеходов без полного хода створки.
- Автореверс при препятствии — привод отводит ворота назад при срабатывании токовой защиты, снижая риск повреждения полотна и травм.
- Температурный диапазон -20 / +70 °C — работоспособность подтверждена для климата средней полосы и юга России.
- Полная комплектация из коробки — для монтажа дополнительно нужна только зубчатая рейка.
